В ЛУКОЙЛ-Коми идет техническое переоснащение УПН "Уса-Тяжелая нефть"


В рамках технического перевооружения установки подготовки нефти Усинского месторождения (УПН «Уса-Тяжелая нефть») объект оснащается блочным газорегуляторным пунктом (ГРПБ) производства компании ЭНЕРГАЗ.

ГРПБ – это многофункциональный комплекс, предназначенный для очистки, подогрева и редуцирования газа до стабильных проектных показателей перед его подачей на печи прямого нагрева нефти. Функционал технологической установки включает также измерение расхода и контроль качества газа.

фото (2).jpg

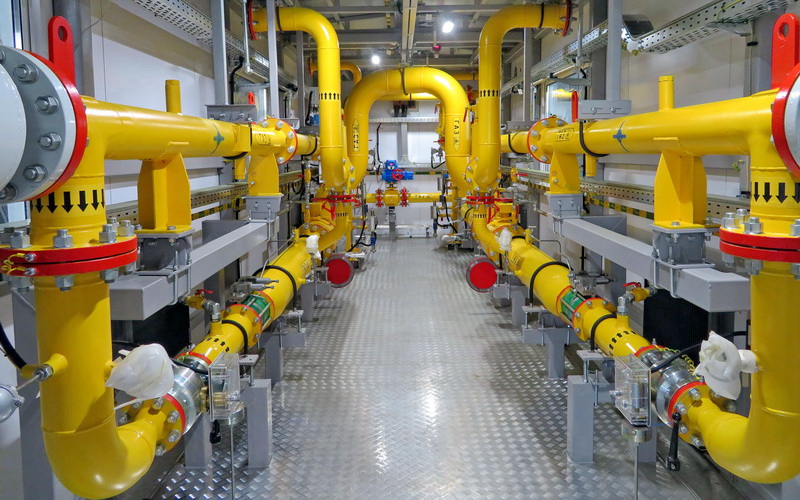

Технологический отсек газорегуляторного пункта


Основные элементы ГРПБ «ЭНЕРГАЗ»:

- высокоэффективная система фильтрации газа с двухступенчатыми фильтрами-коалесцерами;

- блок коммерческого учета с турбинными расходомерами;

- узел подогрева газа на базе взрывозащищенных электрических подогревателей с устройством плавной регулировки и блокировки нагрева;

- двухлинейная система редуцирования;

- выходной узел контроля качества газа с анализатором точки росы, манометром и термометром, датчиками давления и температуры.

фото (3).jpg

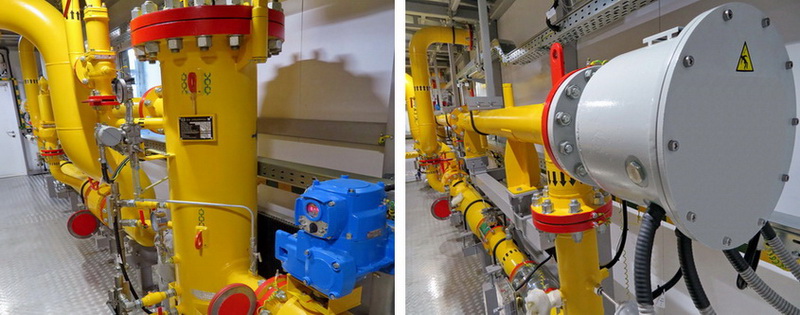

Коалесцирующий фильтр-сепаратор (слева) и электрический подогреватель газа


Эффективность фильтрации – 100% для жидкой фракции и 99,9% для твердых частиц размером свыше 2 мкм. Снижение давления газа обеспечивается с 1,6…2,5 МПа до 0,6 МПа. Расчетная температура газа на выходе составляет +25°C. Максимальная производительность пункта – 21 360 нм3/ч.

Многофункциональный комплекс размещается в отдельном всепогодном модуле и оснащен необходимыми инженерными системами, включая системы жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация).

Работа ГРПБ полностью автоматизирована. Система управления выполнена на базе микропроцессорной техники с использованием современного программного обеспечения и коммутационного оборудования. Локальная САУ будет интегрирована в автоматизированную систему управления технологическими процессами объекта.


фото (4).jpg

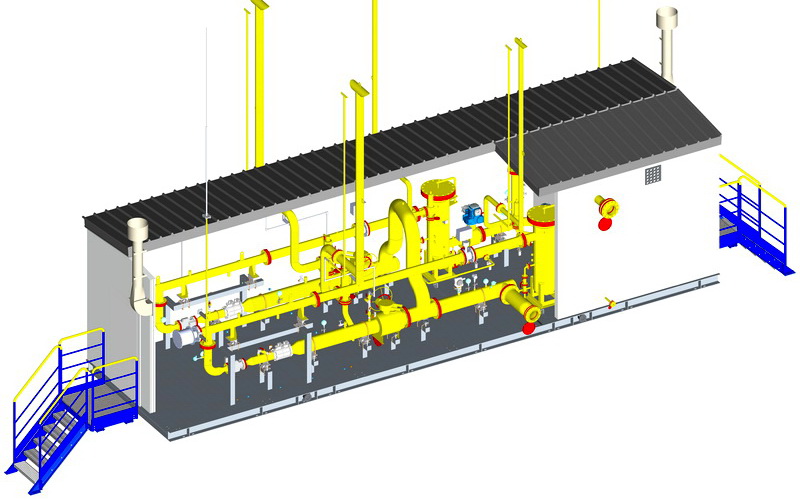

Макет ГРПБ «ЭНЕРГАЗ»

Оборудование газоподготовки поставлялось с высокой степенью заводской готовности (коэффициент готовности 0,98+), что значительно сокращает срок ввода в эксплуатацию. Коэффициент технического использования составляет 0,92+, надежности пусков 0,95+.

Весь цикл предпусковых мероприятий (шефмонтаж, наладка, собственные и интегрированные испытания, обучение персонала) выполнят специалисты компании «СервисЭНЕРГАЗ», входящей в Группу ЭНЕРГАЗ.


фото (5).JPG
Блочный газорегуляторный пункт перед отгрузкой на эксплуатационную площадку

СПРАВКА:

Ввод в эксплуатацию в 2009 году установки подготовки нефти «Уса-Тяжелая нефть» открыл новую страницу в истории ООО «ЛУКОЙЛ-Коми». Эта УПН стала для компании самым крупным пусковым объектом с момента образования. Проектная мощность УПН составляет около 11 млн кубометров по жидкой фракции и 2 млн тонн по нефти в год, а объем резервуарного парка – порядка 32 тысяч м3.

«Уса-Тяжелая нефть» считается в России уникальной – это первая установка такой мощности, предназначенная для подготовки высоковязкого «черного золота». Проект завершил разделение потоков «легкой» и «тяжелой» нефти на Усинском месторождении. С пуском УПН была также реконструирована система сбора нефти этого промысла.

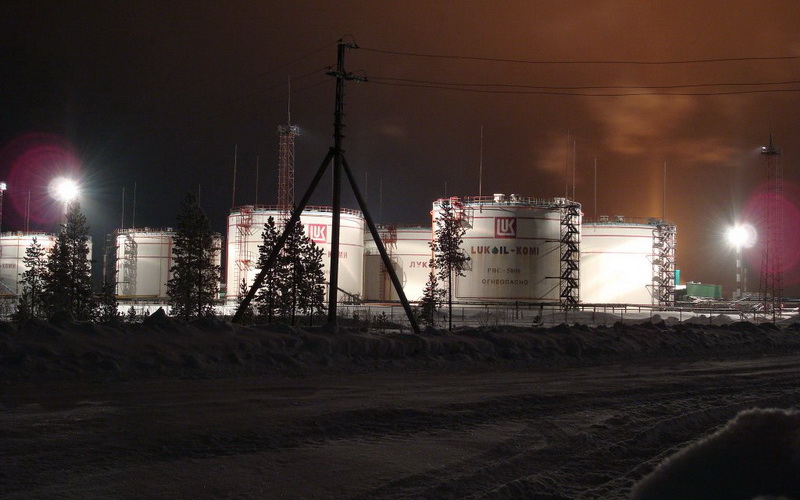

фото (6).jpg

УПН «Уса-Тяжелая нефть»
