В составе компрессорной станции газового месторождения "Алан" в Узбекистане действует система газоподготовки "ЭНЕРГАЗ"

Дожимная компрессорная станция была построена в рамках обустройства газового месторождения «Алан» на юге Узбекистана. Заказчиком проекта выступала компания «Узбекнефтегаз». Проектировщик – ООО «EAST-WEST Engineering» (г. Ташкент). Строительство провело АО «Казанское моторостроительное производственное объединение» (КМПО).

Алан

Площадка ДКС располагается вблизи УКПГ «Алан» (на входе газа в УКПГ). В условиях истощения пластовой энергии месторождения, компрессорная станция поддерживает давление сырьевого малосернистого газа на входе в установку низкотемпературной сепарации на уровне, обеспечивающем нормальную работу турбодетандеров.


Реализация проекта позволила увеличить извлечение остаточных запасов газа и конденсата на месторождении и поддержать номинальные условия промысловой подготовки газа перед его подачей на Мубарекский газоперекачивающий завод.


Компрессорная станция состоит из двух турбокомпрессорных газоперекачивающих агрегатов ГПА-16 «Волга». ГПА выполнены на базе центробежных компрессоров 244ГЦ2-220/20,5-44М12456 и 204ГЦ2-100/44-75М1245, в качестве приводов используются газотурбинные двигатели НК-16-18СТ производства КМПО. Производительность станции составляет 5 млрд м3/год.

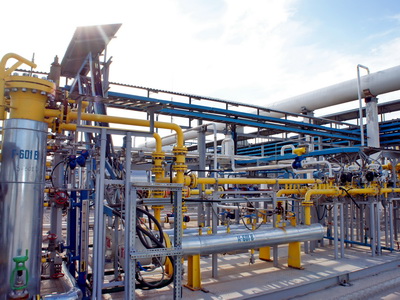

ДКС оснащена системой подготовки топливного и пускового газа «ЭНЕРГАЗ» типа GS-FHP-400/56. Система газоподготовки представляет собой технологическую установку, выполненную на единой (открытой) раме. В состав оборудования входят:


- два высокоэффективных двухступенчатых фильтра-сепаратора с автоматической дренажной системой. Степень очистки газа от механических примесей и капельной влаги (размером свыше 10 мкм) составляет 99,98%. Предусмотрена возможность замены фильтрующих элементов;

- электрические подогреватели. Обеспечивают подогрев очищенного газа до проектных показателей (+55°С). Для плавной регулировки мощности (или блокировки нагрева в аварийных ситуациях) в технологическую схему включен шкаф управления, оснащенный интерфейсом для связи с внешней АСУ ТП;


- узел редуцирования пускового газа, состоящий из двух линий (рабочей и резервной). Газ редуцируется с 5,6 МПа до уровня 0,4...0,6 МПа;

- двухлинейный узел редуцирования топливного газа. Давление на выходе - 2,3...2,5 МПа.


Производительность системы подготовки газа составляет 14400…17600 м3/ч. Установка спроектирована с учетом широкого диапазона температур окружающей среды (-28…+49°С). Назначенный ресурс (срок службы) – 25 лет.


Поставку оборудования осуществила российская компания ЭНЕРГАЗ. Шеф-инженерные работы, а также консультационное и техническое сопровождение проекта выполнили специалисты ООО «СервисЭНЕРГАЗ».
